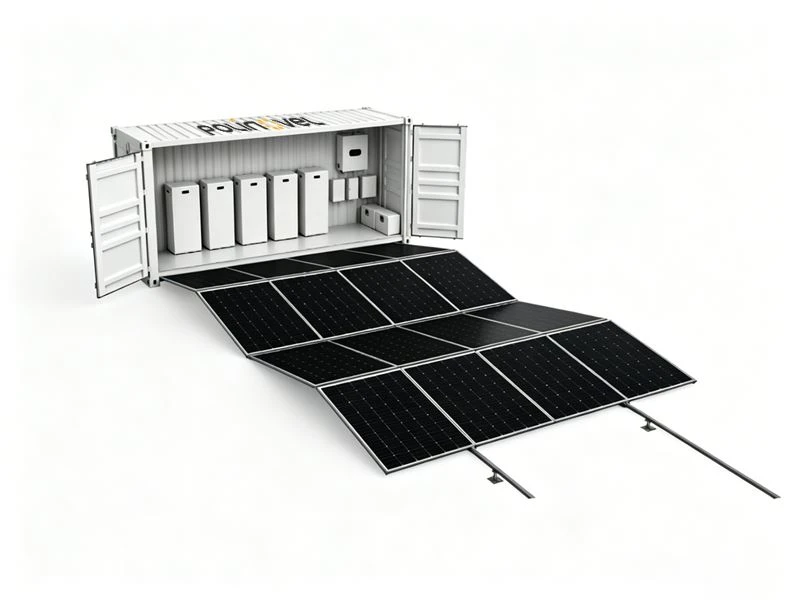

Skládací solární kontejnerový systém
Skládací solární kontejnerový systém je solární kontejner s bateriovým úložištěm, navržený tak, aby kombinoval solární výrobu, skladování energie a přeměnu energie v jednom kompaktním systému. Pomáhá uživatelům rychleji zavádět čistou energii ve vzdálených, dočasných nebo slabých{1}}místech sítě, aniž by bylo nutné od základů budovat pevnou solární infrastrukturu.
Se skládacími fotovoltaickými moduly, lithiovým bateriovým úložištěm, střídačem a rozvodem energie integrovaným do kontejnerové struktury podporuje tento solární bateriový skladovací kontejner flexibilní napájení pro mimo-síťová místa, stavební projekty, nouzové reakce, ostrovní napájení a hybridní energetické aplikace.
Optimalizováno pro vaše energetické potřeby
Integrované solární + úložiště
Systém kombinuje skládací fotovoltaické moduly, bateriové úložiště, střídač a distribuci energie v jedné kontejnerové solární energetické jednotce, což pomáhá zajistit výrobu solární energie a akumulovanou energii ze stejného systému.
Stabilnější vypnutý-výkon sítě
Jako solární kontejner s bateriovým úložištěm může během dne ukládat solární energii a podporovat zatížení webu, když je sluneční světlo nestabilní, což pomáhá zlepšit kontinuitu napájení v místech mimo -síť a slabou{1}}síť.
Rychlejší nasazení projektu
Skládací solární konstrukce a integrovaný bateriový systém pomáhají redukovat párování jednotlivých zařízení, kabeláž v terénu a instalační práce, což usnadňuje nasazení systému na dočasných nebo vzdálených místech.
Kompaktní uspořádání stránek
FV generátor, bateriové úložiště, střídač a distribuční zařízení jsou integrovány do kontejnerové struktury, což pomáhá šetřit místo na místě a zjednodušuje plánování rozvržení pro projektové{0}}napájení zdroje.
Specifikace
| Kontejner | ||
| Typ kontejneru | 10GP | 20HQ |
| Kapacita FV | 38,88 kWp | 92,16 kWp |
| Kapacita úložiště energie | 80 kWh | 200 kWh |
| Stupeň ochrany | IP65 | |
| Stupeň ochrany proti korozi | C5 | |
| Rozložená délka × šířka | 82.4×2.9 m | 86.4×6 m |
| Hmotnost | 7 t | 14 t |
| Okolní teplota | -20 ~ +50 stupňů | |
| Relativní vlhkost | 0–95 % (bez-kondenzace) | |
| Nadmořská výška | 4000 m, >2000 m snížení | |
| FV modul | ||
| Napájení modulu | 540 W | 540 W |
| Napětí otevřeného obvodu | ~40 V | ~49 V |
| Zkratový proud | 16.32 A | 18.55 A |
| Sériový systém | 18 ks/řetězec | 16 ks/řetězec |
| Množství | 72 ks | 128 ks |
| Baterie | ||
| Typ baterie | LFP 100Ah | |
| Konfigurace balíčku | 1P16S | |
| Konfigurace bateriového clusteru | 1P128S | |
| Kapacita jednoho clusteru | 40,96 kWh | |
| Napětí jednoho clusteru | 352–467.2 V | |
| Nabíjecí/vybíjecí proud | 50 A | |
| Počet bateriových klastrů | 2 shluky | 5 shluků |
| Hybridní invertor | ||
| Invertorové napájení | 15 kW | 50 kW |
| Systémové napětí | 1000 V | |
| Jmenovité napětí | 600 V | |
| MPPT napětí | 200–850 V | 150–850 V |
| MPPT sledovače | 4 kanály | |
| Max. proud / MPPT | 20 A | 42 A |
| Jmenovitý výstupní výkon | 15 kW | 50 kW |
| AC výstupní napětí | 230/400 V | |
| AC výstupní frekvence | 50/60 Hz | |
| Zatížení | ||
| Špičkový výkon | 15 kW | 50 kW |
| Maximální výkon jedné indukční zátěže | 2 kW | 6 kW |
| Dieselový generátor (DG) | ||
| Výkon dieselového generátoru | 15 kW (externí) | 50 kW (externí) |
| Doba přenosu | Menší nebo rovno 10 ms | |
| Jiní | ||
| Roční výroba energie | Účinné slunce 1460 h, Přibližně. 56,765 kWh | Účinné slunce 1460 h, přibližně. 134554 kWh |
| Efektivní slunce 1825 h, přibližně. 70956 kWh | 1825h efektivního slunce, Přibližně. 168,193 kWh | |
| Autonomie skladování energie | 120 kWh, podporuje ~12 h | 300 kWh (podporuje ~12 h)/ 200 kWh (podporuje ~19 h) |
Výhody skládacích solárních kontejnerových systémů
Fotovoltaické moduly systému skládacích solárních kontejnerů jsou instalovány na skládacím rámu uvnitř standardního kontejneru 10GP nebo 20HQ, takže celou jednotku lze přepravovat ve velikosti běžného kontejneru a moduly jsou během přepravy chráněny. Na místě pole rozloží - 72 moduly pro 38,88 kWp na 10GP modulech 202Q8 na 202Q8 na 202Q - bez samostatného stojanu nebo{10}}připevnění na zem. Když se místo zavře nebo se náklad přesune dál, pole se složí zpět a jednotka je připravena na další umístění.
FV pole, LFP baterie, hybridní střídač a rozvod jsou již propojeny v kontejneru. Montáž panelů, regály, kabeláž a vybavení odpovídající potřebám solární instalace sestavené-z-dílů se provádí v továrně, takže posádky systém namísto montáže na místě rozloží a připojí.
Skládací solární kontejnerový systém Polinovel: dvě konfigurace
Skládací solární kontejnerový systém se dodává ve dvou velikostech, takže solární a skladovací zařízení jsou přizpůsobeny místu, nikoli naopak.
Oba provozují články LFP 100Ah v klastrech s kapacitou 40,96 kWh - dva klastre na 10GP, pět na 20HQ.
Když projekt potřebuje více úložného prostoru, než unese jedna skládací jednotka, stejný hardware baterie se rozšíří napříč celým systémemKontejnerový BESSrozsah.
10GP · KOMPAKTNÍ
- Skládací-PV: 38,88 kWp
- LFP úložiště: 80 kWh
- Hybridní měnič: 15 kW
- FV moduly: 72 × 540 W
- Hmotnost ≈ 7 t
Dimenzováno pro menší{0}}zátěž na mřížce a místa, kde záleží na hmotnosti zásilky.
20HQ · VYSOKÁ KAPACITA
- Skládací-PV: 92,16 kWp
- LFP úložiště: 200 kWh
- Hybridní měnič: 50 kW
- FV moduly: 128 × 540 W
- Hmotnost ≈ 14 t
Dimenzováno pro větší zátěž nebo delší dobu provozu mezi slunečními hodinami.
Napájení mimo-síťovou,{1}}síťovou a hybridní energii
Hybridní střídač přepíná systém mezioff{0}}grid, grid{1}}svázané a hybridnírežimy.
Čtyři sledovače MPPT a okno MPPT 150–850 V udržují výstup stabilní, když se slunce pohybuje a mraky procházejí.
Vypnuto-mřížka
FV nabíjí baterii přes den; baterie nese zátěž po setmění.
Mřížka-svázána
Běží s místní sítí při 230/400 V, 50/60 Hz pro vlastní-spotřebu nebo podporu.
Hybrid + diesel
Zálohuje externím 15 kW (10GP) nebo 50 kW (20HQ) generátorem, který se spíná za méně než 10 ms nebo rovných 10 ms, takže kritická zátěž nikdy neklesne.
Co může skládací solární kontejnerový systém poskytnout?
Roční výstup sleduje místní sluneční hodiny. Jednotka produkuje 1 460 efektivních slunečních hodin
asi 56 765 kWh na 10GP nebo 134 554 kWh na 20HQ; při 1 825 hodinách, což se vyšplhá na zhruba 70 956 kWh
a 168 193 kWh. Po západu slunce baterie pokryje zátěž na místě po dobu 12 až 19 hodin, v závislosti na velikosti a vytížení.
38.88–92.16
kWp fold-out PV
01
80–200
kWh úložiště LFP
02
56,765–168,193
kWh vyrobených za rok
03
12–19 h
běh bez slunce
04
Odolnost skládacích solárních kontejnerových systémů
Systém skládacích solárních kontejnerů navržený pro venkovní použití. Každý systém skládacích solárních kontejnerů má krytí IP65
s ochranou proti korozi C5 a běží od -20 stupňů do +50 stupňů, při 0–95% nekondenzující-vlhkosti až do nadmořské výšky 4 000 m.
Články LFP udržují kapacitu během každodenního cyklování a vyhovují širokému rozsahu provozních teplot na odlehlých venkovních místech.
IP65
C5 koroze
−20 stupňů ~ +50 stupňů
0–95 % RH
až 4000 m
Aplikace
Skládací změny tam, kde má solární energii smysl. Skládací solární kontejnerový systém vyhovuje místům, která potřebují skutečnou kapacitu, ale nemohou čekat na pevnou stavbu nebo která se mohou přesunout později. Sedí vedle širšíhoSolární kontejnerpro pevné, mobilní a projekty s vyšší{0}}kapacitou.
Vzdálené a mimo{0}}mřížkové weby- ostrovů, venkovských oblastí a základen bez stabilní sítě.
Stavební a projektová síla- síla webu, která se pohybuje s projektem.
Těžba a vzdálený průmysl
Reakce na mimořádné události a katastrofySolární - přivezli a rozložili tam, kde je mřížka dole.
Telekomunikační a vzdálená zařízení- stálý výkon pro místa daleko od sítě.
Časté dotazy ohledně skládacího solárního kontejnerového systému -
Otázka: Čím se liší skládací solární kontejnerový systém od pevného solárního kontejneru?
Odpověď: FV pole je před-namontováno na skládacím rámu v kontejneru, takže se jednotka dodává kompaktní, rozloží se na místě bez samostatného regálu a při přemístění se složí zpět. Pevný kontejner stále potřebuje své panely a regály postavit a zapojit na místě.
Otázka: Kolik solární energie a úložiště má?
Odpověď: 38,88 kWp FV s 80 kWh úložiště na 10GP a 92,16 kWp s 200 kWh na 20HQ, s použitím 540W modulů a LFP 100Ah článků.
Otázka: Může to běžet bez sítě as generátorem?
A: Ano. Podporuje off{1}}síťový, síťový-svázaný a hybridní provoz a běží s externím dieselovým generátorem o výkonu 15 kW nebo 50 kW, který se spíná za méně než 10 ms nebo rovných 10 ms, aby udržely napájení kritických zátěží.
Otázka: Jak dlouho vydrží baterie bez slunce?
Odpověď: Přibližně 12 až 19 hodin, v závislosti na konfiguraci a zatížení. Baterie LFP pojme 80 kWh (10GP) nebo 200 kWh (20HQ) využitelné energie.
Otázka: Jaké velikosti kontejnerů jsou k dispozici?
Odpověď: Jednotka 10GP s hmotností přibližně 7 tun a jednotka 20HQ s hmotností přibližně 14 tun, každá se dodává jako jeden integrovaný kontejner.
Otázka: Jaké podmínky zvládne?
Odpověď: IP65 s ochranou proti korozi C5, −20 stupňů až +50 stupňů, 0–95 % nekondenzující-vlhkosti a až 4 000 m nadmořské výšky.
Vyžádejte si konfiguraci a cenu
Sdělte nám svůj web a denní zatížení a my vám navrhneme skládací solární kontejnerový systém
- 10GP nebo 20HQ - a poté zašlete specifikace, dodací lhůtu a cenu.
